Разбор задачи о "плетенной ограде"

В.М.Герасимов http://www.metodolog.ru/01569/01569.html

"Заборчик вокруг дерева перед нашим домом обветшал и покосился... Сам вижу, что пора его заменить, да и жена напоминает каждый день...
Как эту проблему решают сосседи?.. Вот совсем без забора, вот пластиковая лента вокруг дерева... Много мелких камней или один крупный... Все это меня не очень устраивает... Ограждения из камней и блоков, это неплохо... А вот вот автомобильная шина - так себе, да и как я его не разрезая на взрослое дерево надену? Бруски, доски... Дешево, конечно, но вид больно непрезентабельный. Опять камни. Красиво, но явно дороже...
Противоречие получается: природные материалы - камни или их имитация - мне нравятся, но дорого стоят. А бруски и доски стоят дешево, но мне не нравятся. Как же быть? Нужно использовать такие природные материалы, которые стоят недорого! Например, плетеная корзина для цветов одновременно и дешевая, и красивая...
Решено, буду делать плетень! Ни у кого из соседей такого забора не будет!"

Выбор этой задачи был продиктован несколькими соображениями:
- решение задачи хорошо проиллюстрировано, не требует специальных знаний;
- имеется цепочка переходов от задачи к задаче, формулируются вторичные задачи
- фактически нет начального противоречия - нужно просто построить плетень.

Уже первых шагов по анализу задачи выяснилось, что условия задачи не вполне корректны, информационный поиск был сделан очень поверхностно. Речь, скорее всего, идет не об изобретательской задаче. Слишком уже много известно об искомой технологии, изобретать фактически нечего. Не ясны (точне противоречивы) и требования к задаче. Скорее всего к ней необходимо относиться как к шутке на тему об изобретательстве. Затраты времени на проведенный анализ (в данном случае это скорее информационный поиск) примерно 4-5 часов. Анализ проводился в январе 2009 г.

М.Рубин, http://www.temm.ru/ru/section.php?docId=4071

Это не решение задачи. Это только моделирование возможной логики ее решения на основе предложенного алгоритма. Часть шагов умышленно пропускается, часть формулируется без достаточной проработки. Это только первое приближение возможности работать с предлагаемым алгоритмом.

Карта поиска идей решения на основе "Алгоритма исследования и решения противоречий 2010". (Таблица читается сверху вниз: в начале 1-й стобец сверху вниз, затем 2-й столбец и так талее...)

№ цикла

1

2 3
Аспектный уровень

  Социально-бытовой и Технический
__________________

 Технический

________________________

 Физический, геометрический
Необходимые Функции  оградить дерево,
создать эстетический вид
 сплести ограду-плетень  Придать изделию из дерева нужную форму без изгиба
Ключевые слова  ограды, заборы, сад,
плетень
 сплести ограду-плетень  Придать форму, обработать древесину
Требования  Необходимо оградить дерево. Ограды из камня дорогие, а из старой шины или досок не красивые  Плетень делать не из ивы и дорогих материалов, а из дерева, чтобы можно было красить
Противоречие требований  Ограда должна быть красивая, как из камня и должна быть дешевая, как из дерева  Ограда должна быть из ивы, чтобы можно было плести плетень, и должны быть не из ивы, чтобы быть доступной и дешевой
Конфликтующая пара  Красивый Камень - дешевое дерево  Гибкая ива и дешевое дерево
Противоречие свойства  Противоречия свойства нет: рельеф, вид ограды должен быть как у камня, а стоимость - как у дерева  Требования к свойству дерева быть гибким - не является противоречивым
Ресурсы  свойства камня и дерева  Известно много технологий делать дерево-подобные материалы гибкими.
Ресурсное решение  Деревянная ограда должна быть красивой как из камня и дешевой как из дерева  Тонкая вагонка, шпон, пластмассовые изделия, изделия из ПВХ и многое другое  При поиске по ключевым словам находится 221 тысяча ссылок на то, как можно придать древесине необходимую форму.

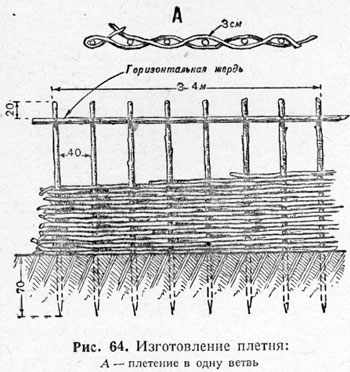

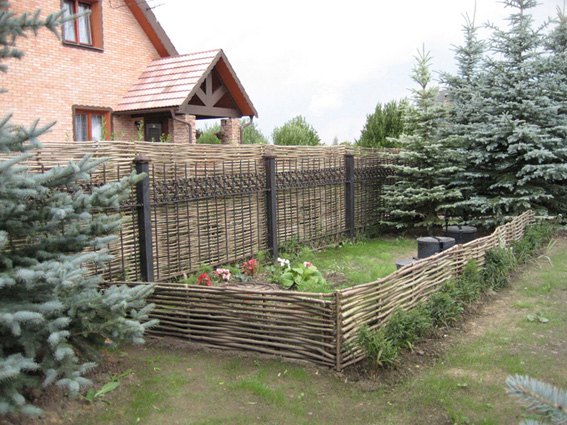

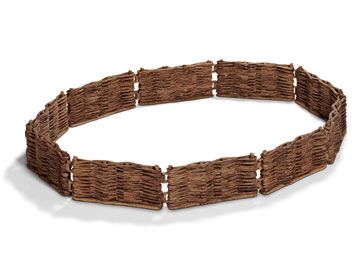

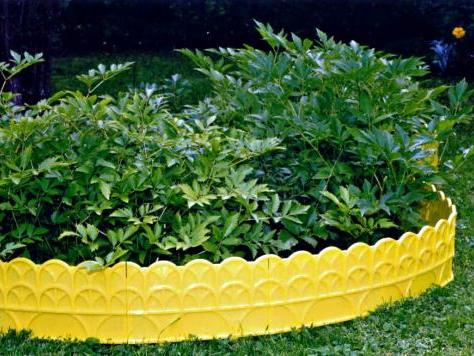

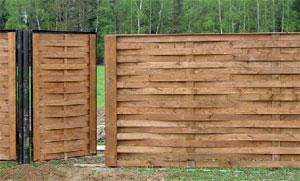

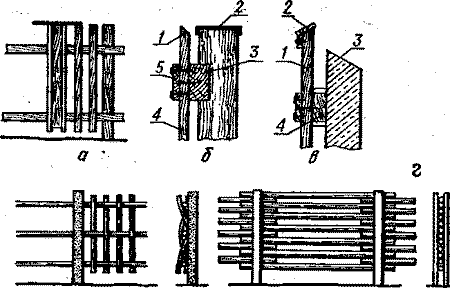

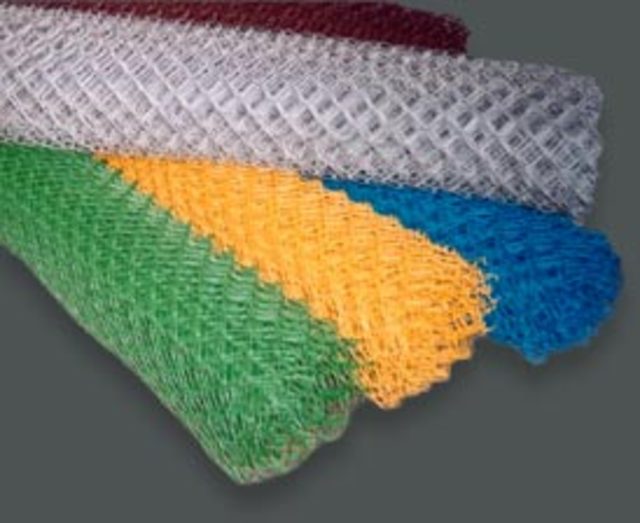

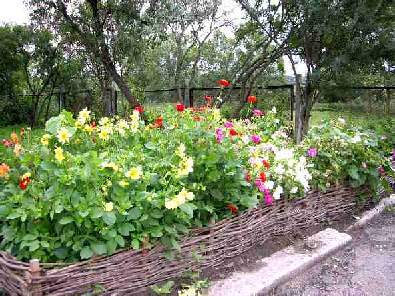

Идеи решения  Необходимо делать ограду-плетень  Ниже на фотографиях приведена маленькая часть из огромного количества уже известных решений.  Контрольное решение приводится на самом нижнем слайде на этой странице.
Новое требование или аспект  Плетень не плести из ивы, а делать из дерева, чтобы можно было красить  Можно перейти от задачи сделать самому плетень к задаче купить готовую - предложений достаточно много. Можно потребовать, чтобы вообще нельзя было бы сгибать материал. Довольно искусственное требование, но все же...  Контрольное решение имеет ряд очевидных недостатков. Оно сложное в изготовлении и сборке. Требуется много кольев, они будут со временем сгнивать в земле и т.д.
Дополнительная информация (из интернет, справочников, указателей...)  Уже на этом этапе на основе выделенных ключевых слов можно найти очень много (тясячи) информации о различных вариантах реализации всех требований. Например 1 , 2 ,  3 и др.  Можно посмотреть многочисленные инструкции, патенты и другие материалы















































































В магазинах можно купить плинтусы, панели, рейки из ПВХ (поливинилхлоридов), из которых можно плести ограду
